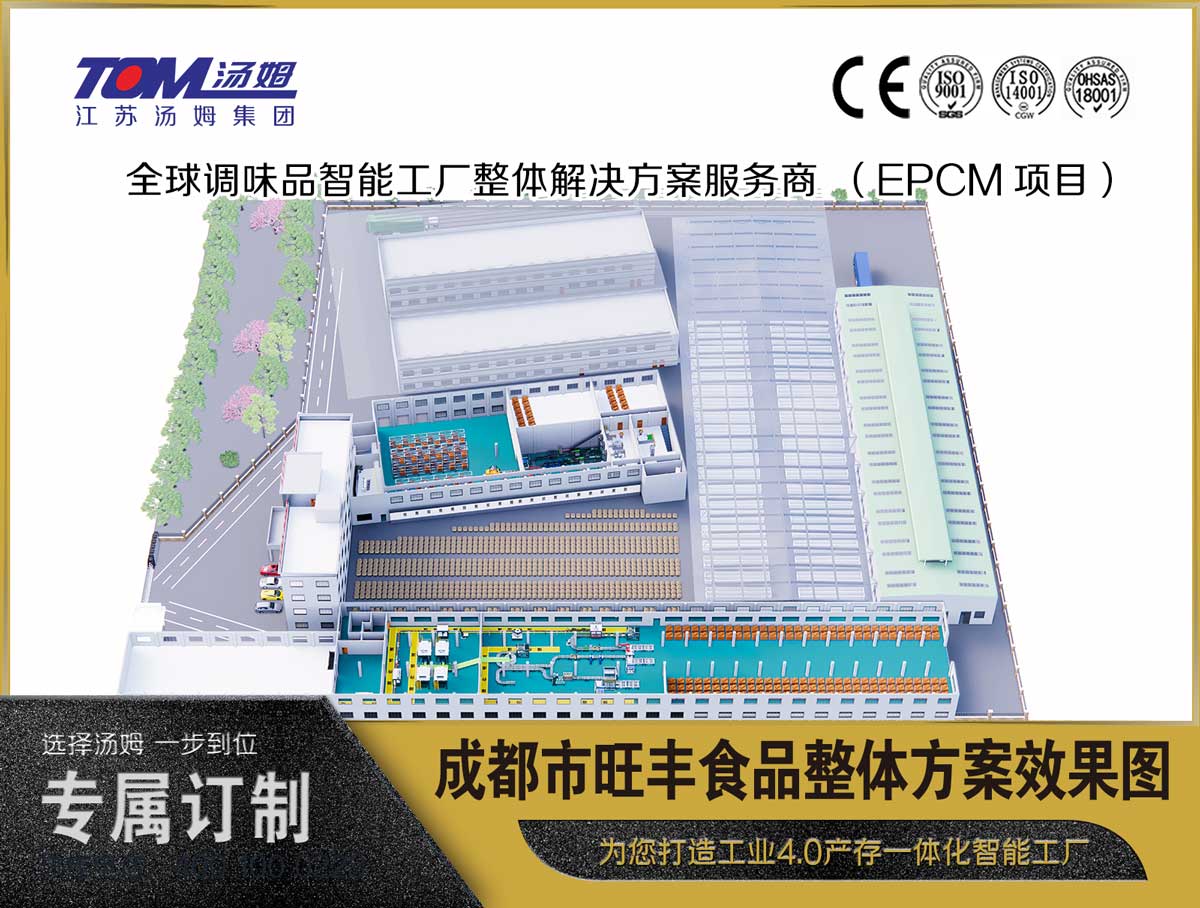

成都市旺豐食品整體方案效果圖

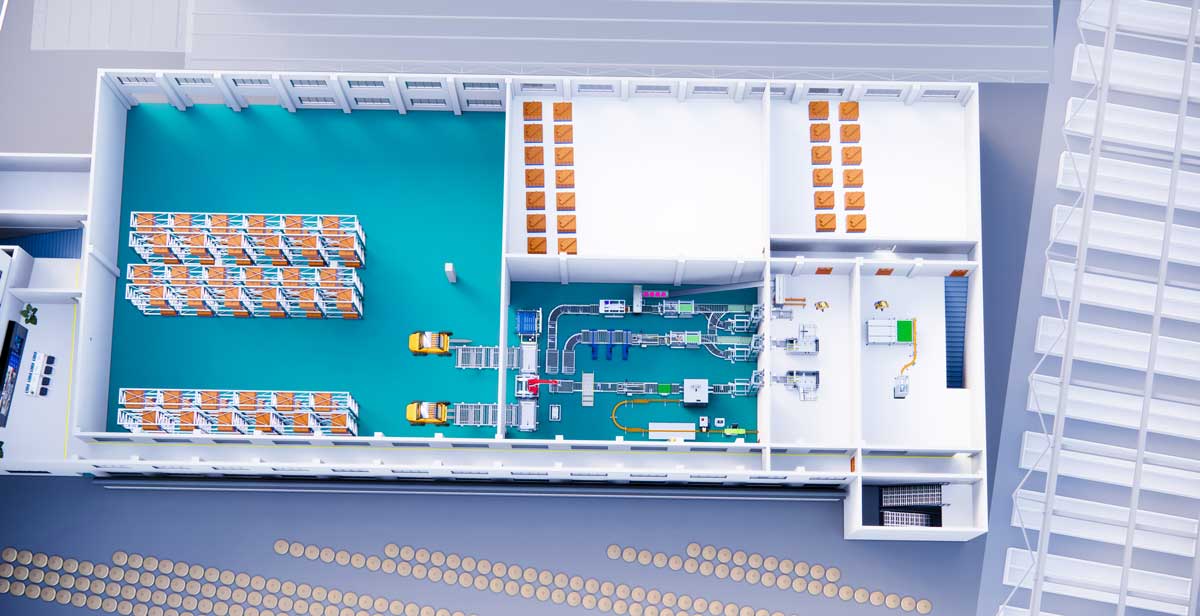

豆瓣醬袋裝箱線：420箱/小時（5-15kg 箱）；
流水線組成：全自動給袋式灌裝封口機，螺旋提升機，全自動開箱機，，袋裝箱機，全自動封箱機，大字符噴碼機，全自動打包機，全自動碼垛機。
簡介:人工將一卷卷膜袋在全自動給袋式灌裝封口機上放置完成之后，設備自動拉袋、制袋、封底、封背、灌裝、排氣、封口、出袋，灌裝封口完成的袋子通過爬坡輸送機爬到指定的高度后（爬坡以讓出物流通道）再通過螺旋輸送機下來，進入裝箱機位置，開箱機自動開箱，開好的箱子進入待裝箱位，后續進行袋裝箱，裝箱完成后進行封箱，噴碼，機器人自動碼垛（與瓶裝線共用碼垛）。
豆瓣醬袋裝桶線：420桶/小時（6-10kg 桶）；
流水線組成：全自動給袋式灌裝封口機，袋裝桶機（前端人工上桶），方棍振桶裝置，全自動壓蓋機，三維碼垛機。
簡介:人工將一卷卷膜袋在全自動給袋式灌裝封口機上放置完成之后，設備自動拉袋、制袋、封底、封背、灌裝、排氣、封口、出袋，灌裝封口完成的袋子通過爬坡輸送機爬到指定的高度后（爬坡以讓出物流通道）再通過螺旋輸送機下來，進入裝桶機位置，人工將大桶放在輸送機上，通過輸送機將其輸送至袋裝桶處，袋子通過袋裝桶機自動裝桶，裝桶完成后通過方棍振桶裝置，保證壓蓋前袋子邊緣完全沒入桶中，防止后續壓蓋時將袋子壓壞，振桶完成后人工上蓋，上蓋完成后進入壓蓋機自動壓蓋，壓蓋完成人工貼標，后續進入三維碼垛機處自動碼垛。
優點：整線自動化程度較高，只需4-5人進行包材供應，流水線巡視即可，通過爬坡輸送機及螺旋輸送機利用高空位置進行輸送、緩存、以達到合理利用現場空間的目的。

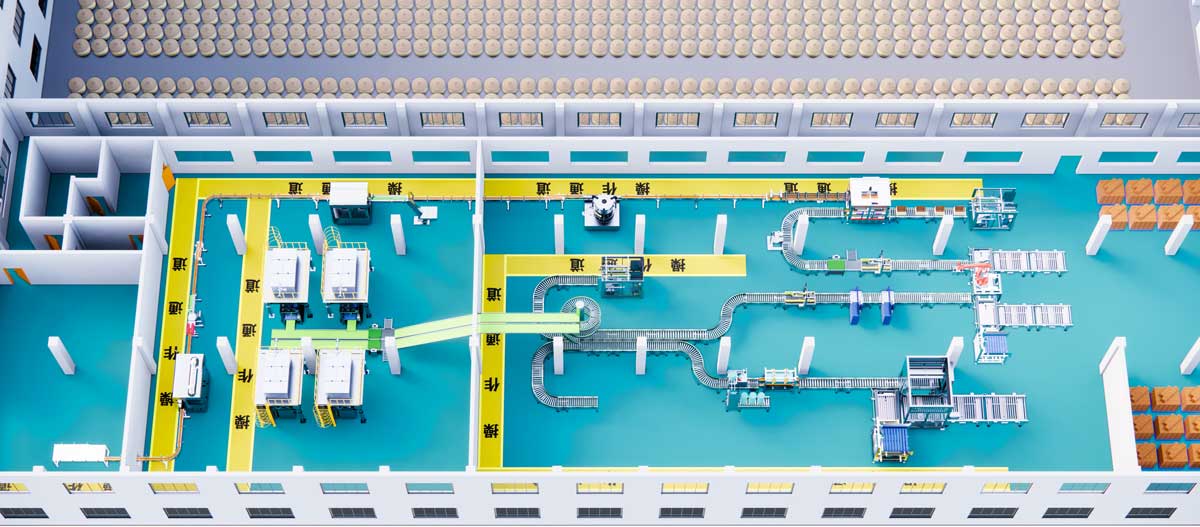

豆瓣醬瓶裝線：6000瓶/小時（500g PET瓶）；5000瓶/小時（1000g pet瓶）
流水線組成：半自動上瓶機，全自動灌裝機，金屬檢測剔除，全自動旋蓋機，全自動上蓋機，單瓶檢重剔除，鋁箔封口機，噴碼機，緩沖輸送，全自動熱熔膠貼標機，全自動開箱機，全自動裝箱機，全自動封箱機，大字符噴碼機，打包機，全自動碼垛機。
簡介：人工通過無壓力輸送式的半自動上瓶機自動上瓶，瓶子通過輸送機輸送至灌裝機處進行灌裝，灌裝完成后通過金屬檢測剔除裝置將不合格的產品剔除，合格的產品自動進入旋蓋機進行旋蓋（旋蓋機帶歪蓋無蓋檢測剔除裝置），旋蓋完成后進行單瓶稱重檢測剔除，不合格的產品自動剔除，合格的產品進入鋁箔封口機自動封口，封口完成后進行噴碼，噴碼完成后進入貼標機進行熱熔膠貼標，貼標前帶有緩沖輸送機，可緩存5min，人工更換標簽時無需整線停機，需要貼標的瓶子自動進入緩存位置，人工更換標簽完成后瓶子再自動進入貼標機進行貼標，開箱機自動開箱，開好的箱子進入裝箱機進行瓶裝箱，裝箱完成后進入箱檢重進行整箱檢重，不合格品自動剔除，合格品進入下一道工序進行，封箱，噴碼，機器人自動碼垛。
