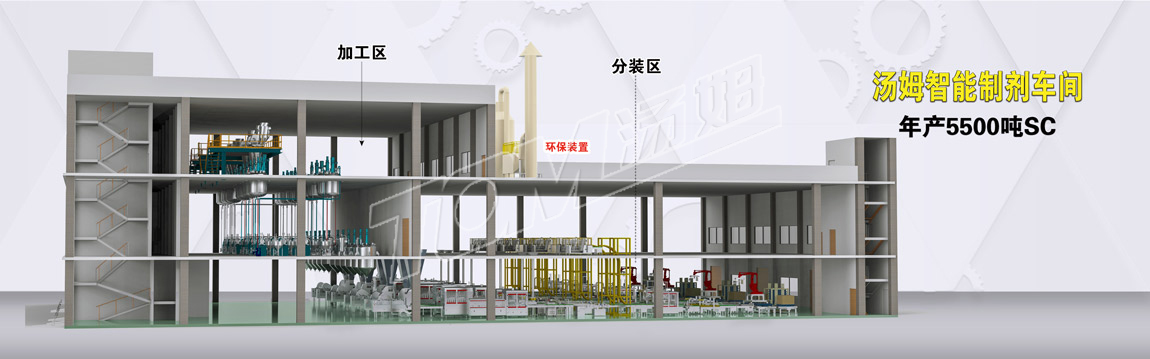

年產5500噸SC車間工程案例效果圖
1、整個車間為一體設計，加工區為局部三層，分裝區為兩層設計，環保設施設計在分裝區二樓樓頂。整個車間布局緊湊，減少冗余設計，降低建筑成本。
2、加工區三樓為投料層，每種產品為獨立負壓投料區，充分避免粉塵的飄揚和降低交叉污染的風險。二樓為研磨層，設計有冷水間、軟水間以及控制室，砂磨機所出的物料經過隔膜泵水平輸送到調配釜，減少了砂磨機與調配釜之間的管道，便于換產時管道的清洗。
3、一樓為全自動灌裝流水線，瓶子、蓋子以及紙箱全部設計在二樓，所有包材自動由二樓輸送到一樓流水線。充分保證整個一樓沒有任何包材，降低安全隱患，消除消防堵塞。
4、環保裝置在分裝區二樓樓頂，可以解決廠區的安全間距問題，并符合排放高度要求，而且所有的環保管道路線短更有效的解決車間除塵除味的環保問題。
5、整個智能車間用人更少，環保更好，信息更集成，使用更高效！
6、整體設計達到國家相關規范要求。
